কিং পোস্ট ট্রাস আমাদের আজকের আলোচনার বিষয়। এই পাঠটি “সিভিল ইঞ্জিনিয়ারিং ড্রয়িং – ১ [ Civil Engineerng Drawing – 1 ]” এর  “স্টিল ট্রাসের বিস্তারিত ওয়ার্কিং ড্রয়িং প্রস্তুত [ ব্যবহারিক ]” অধ্যায় এর পাঠের অন্তর্ভুক্ত।

কিং পোস্ট ট্রাস



কিং পোস্ট ট্রাস (King post trusses) :

নিম্নের চিত্রে দেওয়ালের উপর বেড ব্লক স্থাপন করে তার উপর টাই বিমকে সংযুক্ত করা হয়েছে। টাই বিমের উপর, প্রধান রাফটারের নিম্ন প্রান্ত স্থাপন করে আয়রন স্ট্রাপ দিয়ে এবং উপর প্রান্ত রিজ পিচের সাথে আটকানো হয়েছে। রিজ পিচ হতে একটি খাড়া পোস্ট টাই বিমের কেন্দ্রস্থলে বিমের উপর যুক্ত করা হয়েছে। একে কিং পোস্ট বলে। কিং পোস্ট এর নিচ প্রান্তে 45° কোণে দুইটি হেলানো পোস্ট ব্যবহার করা হয়, যা প্রধান রাফটার পর্যন্ত বিস্তৃত। একে স্ট্রাট বলে। প্রধান রাফটারের উপর পারলিন স্থাপন করে সাধারণ রাফটার দেওয়া হয়। সাধারণ রাফটারের উপর ব্যাটেন দিয়ে ছাউনি দেওয়া হয়। কিং -পোস্ট ট্রাসের ক্ষেত্রে স্পেসিং 3 মিটারের মধ্যে সীমাবদ্ধ রাখা হয়।

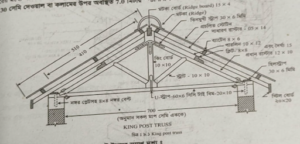

30 সেমি দেওয়াল বা কলামের উপর অবস্থিত 7.0 মিটার স্প্যানবিশিষ্ট কাঠের কিং পোস্ট ট্রাসের সম্মুখ দৃশ্য দেখানো হলো :



কিং পোস্ট ট্রাস
30 সেমি দেওয়াল বা কলামের উপর অবস্থিত 7.0 মিটার স্প্যানবিশিষ্ট কাঠের কিং পোস্ট ট্রাসের সম্মুখ দৃশ্য দেখানো হলো



৪.0 মিটার স্প্যানবিশিষ্ট কাঠের কিং পোস্ট ট্রাসের সম্মুখ দৃশ্য :



কিং পোস্ট ট্রাসের সম্মুখ দৃশ্য





৯.২ টাই বিম এবং প্রধান রাফটারের সংযোগ (Joints between principal rafters and tie beams ) :

এটি ফুট জয়েন্ট (Foot joint) নামেও পরিচিত। টাই -বিমের সাথে প্রধান রাফটারকে কৌণিকভাবে স্থাপন করা হয়। রাফটারের প্রাপ্ত টাই বিম থেকে পিছলিয়ে যাওয়ার সম্ভাবনা থাকে। তাই অবলিগ, মর্টিজ অ্যান্ড টেনন অথবা ব্রিভ ভ সংযোগ করা হয়। জয়েন্টকে আরও শক্তিশালী করতে জয়েন্টের চারিদিকে রট আয়রনের হিল স্ট্রাপ (Heel strap) দ্বারা বাধ্য হয় টাই বিম ও রাফটারের মধ্য দিয়ে বোল্ট দ্বারা সংযোগ দৃঢ় করা হয়।
