দরজা ও জানালা আমাদের আজকের আলোচনার বিষয়। এই পাঠটি “সিভিল ইঞ্জিনিয়ারিং ড্রয়িং – ১ [ Civil Engineerng Drawing – 1 ]” এর “দরজা ও জালানার গঠন” অধ্যায় এর পাঠের অন্তর্ভুক্ত।
Table of Contents
দরজা ও জানালা
৬.০ দরজা ও জানালা (Doors and windows) :
কক্ষের মধ্যে আলো-বাতাস চলাচলের জন্য দরকার জানালা ও ভেন্টিলেটর। আর যাতায়াতের জন্য দরকার দরজা। দরজা কক্ষের এমন একটি ব্যবস্থাকে বুঝায়, যার দ্বারা লোকজন অনায়াসে বা স্বাচ্ছন্দে কক্ষের ভিতর যাওয়া-আসা করতে পারে, ব্যবহার উপযোগী মালামাল আনা-নেয়া করতে পারে, গোপনীয়তা রক্ষা করতে পারে এবং প্রয়োজন অনুযায়ী বন্ধ করে নিরাপত্তার সাথে বসবাস করতে পারে, এ ব্যবস্থাকে দরজা বলে। সুতরাং দেওয়ালের ফোকরের (Opening) সুনিয়ন্ত্রিত প্রতিবন্ধক এবং চলাচলের পথকে দরজা বলে ।
আর কক্ষের মধ্যে আলো-বাতাস চলাচল করানোর জন্য এবং বাইরের দিকে দৃষ্টিগোচরের জন্য দেওয়ালের মাঝে কিছু খোলা অংশ থাকা আবশ্যক। কক্ষের নিরাপত্তা ও গোপনীয়তা রক্ষা করার জন্য এ অংশে প্রতিবন্ধকের প্রয়োজন হয়। এ সুনিয়ন্ত্রিত প্রতিবন্ধকযুক্ত পথকে জানালা বলে ।
দরজা মেঝের উপর হতে লিন্টেল পর্যন্ত এবং জানালা মেঝের ৮০ সেমি থেকে ১০০ সেমি উপর হতে লিন্টেল পর্যন্ত বিস্তৃত থাকে । দরজা ও জানালার দুটি অংশ, যেমন- ফ্রেম (Frame) ও পাল্লা (Shutter)।
দরজা এবং জানালার অবস্থান (Location of doors and windows) : দরজা ও জানালার অবস্থান নির্ণয়ে নিম্নের বিষয়গুলো বিবেচনা করা হয়-
১। কক্ষের দরজার সংখ্যা ন্যূনতম হওয়া বাঞ্ছনীয়, কারণ দরজা বেশি থাকলে কক্ষের মধ্যস্থ জায়গা এবং লোক চলাচলে বেশি বিঘ্নিত হয় ।
২। কক্ষের সঠিক খোলা জায়গা কাজে লাগানো এবং গোপনীয়তা রক্ষার জন্য অবশ্যই যথাসম্ভব কক্ষের কোনার দিকে স্থাপন
করতে হয় (কোনা থেকে প্রায় ১০ সেমি দূরে)। তবে কখনই দেওয়ালের কেন্দ্রস্থলে দরজার অবস্থান হওয়া উচিত নয়।
৩। অবিরাম বায়ুচলাচলের কথা বিবেচনা করে দরজাগুলো (দুই দরজার ক্ষেত্রে) মুখোমুখি এবং বিপরীত দেওয়ালে স্থাপন করতে হয়।
৪। আবাসিকদের গোপনীয়তা, আলো-বাতাস চলাচল ইত্যাদি বিবেচনা করে জানালার আকার-আকৃতি, সংখ্যা, অবস্থান নির্ধারণ করতে হবে।
৫। মুক্ত বায়ুচলাচলের উদ্দেশ্যে সম্ভব হলে পরস্পর মুখোমুখি এবং বিপরীত দেওয়ালে জানালা বসাতে হবে।
৬। মুক্ত বায়ু কক্ষের মধ্যে প্রবেশ করানোর জন্য উত্তর দিকে জানালা বসানো উচিত।
৭। কক্ষের মধ্যস্থ আসবাবপত্রের অবস্থান, অভ্যন্তরীণ ডেকোরেশন যাতে বিঘ্নিত না হয়, সেদিকে লক্ষ রেখে জানালার অবস্থান নির্ধারণ করা উচিত।
দরজার আকার (Sizes of doors) :
উচ্চতা (Height) ঃ দরজার উচ্চতা = দরজার প্রস্থ + (১.২০ মিটার)
তবে সাধারণত দরজার উচ্চতা ২ মিটার রাখা হয়। কিন্তু দরজার উচ্চতা ১.৮০ মিটার এর কম হবে না।
গ্রন্থ (Width) ঃ দরজার প্রস্থ ০.৪ থেকে ০.৬ x দরজার উচ্চতা
তবে দরজার প্রস্থ ৮০ সেমি থেকে ১২০ সেমি এর মধ্যে হয়।
বিভিন্ন ধরনের দালানে দরজার আকার নিম্নরূপ হয়ে থাকে। যেমন-
(ক) আবাসিক ভবনের দরজার ক্ষেত্রে-
(i) বাইরের দরজা- (১.০ মি. x২ মি.) থেকে (১.১০ মি. x ২ মি.)
(ii) ভিতরের দরজা- (০.৯ মি. x ২ মি.) থেকে (১ মি. x ২ মি.)
(iii) বাথ বা WC এর দরজা- (০.৭ মি. x ২ মি.) থেকে (০.৮ মি. x ২ মি.)
(iv) গ্যারেজ-(উচ্চতা ২.২৫ মি. x গ্ৰন্থ ২.২৫ মি.) থেকে (উচ্চতা ২.২৫ মি. x গ্রন্থ ২.৪০ মি.)
(খ) স্কুল, হাসপাতাল, লাইব্রেরি ইত্যাদি পাবলিক বিল্ডিং এর ক্ষেত্রে দরজা-
(i) ১.২ মি. x ২.০ মি. (ii) ১.২মি. × ২.১ মি.
(ii) ১.২ মি. x ২.২৫ মি.
জানালা (Windows) ঃ কক্ষের মধ্যে আলো-বাতাস প্রবেশের জন্য, ভিতর থেকে বাইরের অবস্থা পর্যবেক্ষণ করার জন্য এবং কক্ষের সৌন্দর্য বৃদ্ধি ও স্বাস্থ্যকর পরিবেশ বজায় রাখার জন্য জানালার প্রয়োজন। একটি জানালার আকার-আকৃতি, অবস্থান এবং সংখ্যা নির্ণয় করতে নিম্নের বিষয়গুলো বিবেচনা করতে হয় ঃ
১। কক্ষের আকার (Size of the room)
২। কক্ষের অবস্থান ( Location of the room)
৩। কক্ষের উপযোগিতা (Utility of the room
৪। দেওয়ালের অবস্থান (Direction of the wall)
৫। বায়ুপ্রবাহের দিক (Direction of wind
৬। জলবায়ুর অবস্থা (Climatic condition)
৭। বহির্দৃশ্যের প্রয়োজনীয়তা (Requirements of exterior view)
৮। দালানের বাইরে স্থপতির কারুকার্য (Architectural treatment of the exterior of the building)।
উপরোক্ত বিষয়গুলো বিবেচনা করে নিম্নের অভিজ্ঞতালব্ধ নিয়মগুলো ব্যবহার করা হয়—
(i) জানালার চওড়া = = (কক্ষের চওড়া + কক্ষের উচ্চতা)
(ii) জলবায়ুর অবস্থার উপর নির্ভর করে মেঝে ক্ষেত্রফলের ১০– ২০% জানালার ফোকর (Opening) এর জন্য রাখা উচিত
(iii) কক্ষের আয়তনের প্রতি ৩০ থেকে ৪০ ঘনমিটারে এক বর্গমিটার হিসাবে জানালার ফোকরের জন্য রাখা উচিত
(iv) পাবলিক বিল্ডিং এর ক্ষেত্রে মেঝে ক্ষেত্রফলের কমপক্ষে ২০% জানালার ফোকরের জন্য রাখা উচিত।
(v) পর্যাপ্ত পরিমাণে প্রাকৃতিক আলো প্রাপ্তির জন্য মেঝে ক্ষেত্রফলের ৮-১০% গ্লাস প্যানেল হওয়া উচিত।
জানালার আকার (Size of windows) : জানালার গ্রন্থ সাধারণত ৯০ সেমি ধরা হয়, তবে সর্বোচ্চ প্রস্থ ২.০ মিটার এর বেশি হবে না।
জানালার গ্রন্থ নিম্নের সূত্রের সাহায্যে নির্ণয় করা হয় ঃ প্রস্থ (Width) = ০.৪ to ০.৬ x উচ্চতা (Height)

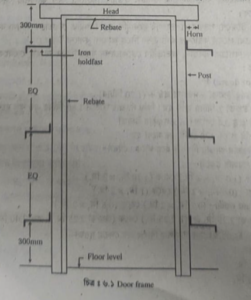

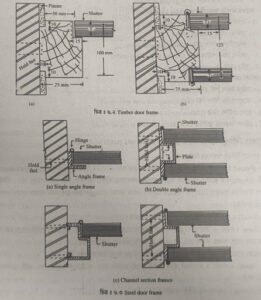

দরজা এবং জানালার ফ্রেম (Door and window frames) : নিম্নের মালামাল দ্বারা ফ্রেম তৈরি করা হয়, যেমন—
১। টিম্বার (Timber)
২। স্টিল সেকশন (Steel section)
৩। অ্যালুমিনিয়াম সেকশন (Aluminium section)
৪। কংক্রিট (Concrete)
৫। পাথর (Stone)।
কাঠের দরজা ও জানালার ফ্রেমের কাঠের আকার-
(ক) দরজার ফ্রেমের ক্ষেত্রে
৫৭ মিমি x ৭৬ মিমি (এক পাল্লাবিশিষ্ট)
৫৭ মিমি x ১১৪ মিমি (দুই পাল্লাবিশিষ্ট)
(খ) জানালার ফ্রেমের ক্ষেত্রে
৫৭ মিমি x ৫৭ মিমি ৫৭ মিমি x ১০২ মিমি
ফ্রেম আবদ্ধ (Fixing frame ) :
