আমরা জানি সার্কিট হলো একটি বন্ধ পথ যেখান দিয়ে কারেন্ট প্রবাহিত হয়ে থাকে অর্থাৎ কারেন্ট চলার সম্পূর্ণ পথকেই সার্কিট বলে। সার্কিট প্রধানত দুই প্রকার। সিরিজ প্যারালাল (মিশ্র) সার্কিট সিরিজ ও প্যারালাল সার্কিট এর সমন্বয়ে গঠিত সার্কিটকে মিশ্র-সার্কিট বলে। অথবা, একই সার্কিটে যখন সিরিজ সার্কিট ও প্যারালাল সার্কিট উপস্থিত থাকে তাকে মিশ্র-সার্কিট বলে।

সিরিজ প্যারালাল (মিশ্র) সার্কিট

কোন সার্কিটে যখন কিছু লোড সিরিজে ও কিছু লোড প্যারালালে সংযোগ করা হয় তখন তাকে সিরিজ ও প্যারালাল / মিশ্র সার্কিট বলে। এইরূপ কোন সংযোগে যদি কোন সার্কিট ব্যবহার করা হয় তাহলে তাকে সিরিজ- প্যারালাল সার্কিট বা মিশ্র সার্কিট বলে।

প্যারালাল সার্কিটেরও বেশ কিছু বৈশিষ্ট্য:

প্যারালাল সার্কিটে সংযুক্ত প্রতিটি লোডের আড়াআড়িতে ভোল্টেজ, সার্কিটে প্রয়োগকৃত ভোল্টেজের সমান। অর্থাৎ Vtotal = V1 = V2 = V3 =………….. = Vn
প্যারালাল সার্কিটে সংযুক্ত প্রতিটি লোডের মধ্য দিয়ে প্রবাহিত কারেন্টের যোগফল, সার্কিটে প্রবাহিত মোট কারেন্টের সমান। অর্থাৎ Itotal = I1 + I2 + I3 +………….. + In
প্যারালাল সার্কিটে সংযুক্ত প্রতিটি রেজিস্ট্যান্সের মান উল্টাইয়া যোগ করলে যোগফল সমতুল্য রেজিস্ট্যান্সের উল্টানো মানের সমান। অর্থাৎ 1 / Rtotal = 1 / R1 + 1 / R2 + 1 / R3 +…………..+ 1 / Rn

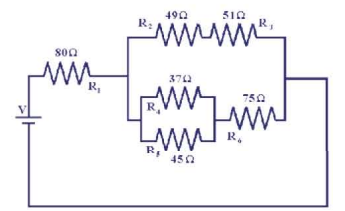

সিরিজ- প্যারালাল সার্কিট-এর ডায়াগ্রাম:



সিরিজ প্যারালাল (মিশ্র) সার্কিট



সিরিজ-প্যারালাল সার্কিটের মোট রেজিস্ট্যান্স:

(i) সিরিজ প্যারালাল সার্কিটে যুক্ত প্রতিটি লোড বা রেজিস্টার-এর মোট রেজিস্ট্যান্স প্যারালাল রেজিস্ট্যান্স এর মান এবং সিরিজ রেজিস্ট্যান্স-এর মিলিত যোগফল হলো সার্কিটের মোট রেজিস্ট্যান্স।

অর্থাৎ, R = R1 + (R) R3 ) / (R2 + R ) [চিত্র ১৭.১ অনুসারে

(ii) সিরিজ-প্যারালাল সার্কিটের মোট ভোল্টেজকে মোট রেজিস্ট্যান্স দিয়ে ভাগ করলে মোট কারেন্ট পাওয়া যাবে।

অর্থাৎ, I = V/Rn

(iii) সিরিজ- প্যারালাল সার্কিটে সরবরাহ ভোল্টেজ হতে সিরিজ রেজিস্ট্যান্স-এর ঘাটতি ভোল্টেজ বিয়োগ করলে প্যারালাল অংশের ভোল্টেজ পাওয়া যাবে।

অর্থাৎ, Vp = (V – VR) এখানে VR = I x Rs। অতএব, মোট ভোল্টেজ V = V + VR



সিরিজ প্যারালাল (মিশ্র) সার্কিট



অনুশীলনী – ১৭

অতি সংক্ষিপ্ত

১। মিশ্র-সার্কিট কাকে বলে?



সংক্ষিপ্ত

১। মিশ্র-সার্কিট ব্যাখ্যা কর।

২। সিরিজ- প্যারালাল সার্কিটের মোট রেজিস্ট্যান্স কীভাবে পরিমাপ করা হয়
